されど力学

少し変則的な箇所のせん断力の求め方について考えたいと思います。以下のような問題において、よく使うのが曲げモーメントとせん断力との関係です（詳しくはコチラ）。まあ、どの教科書にも載っていることですが、この関係性を使えるようになると、力学系の問題を解く上で、大きく理解力が深まります。

H27年一級過去問　学科Ⅳ（構造）からの出題

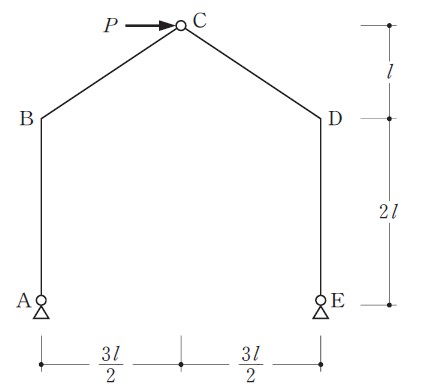

問　下図において、BC材のせん断力の大きさを求めよ。

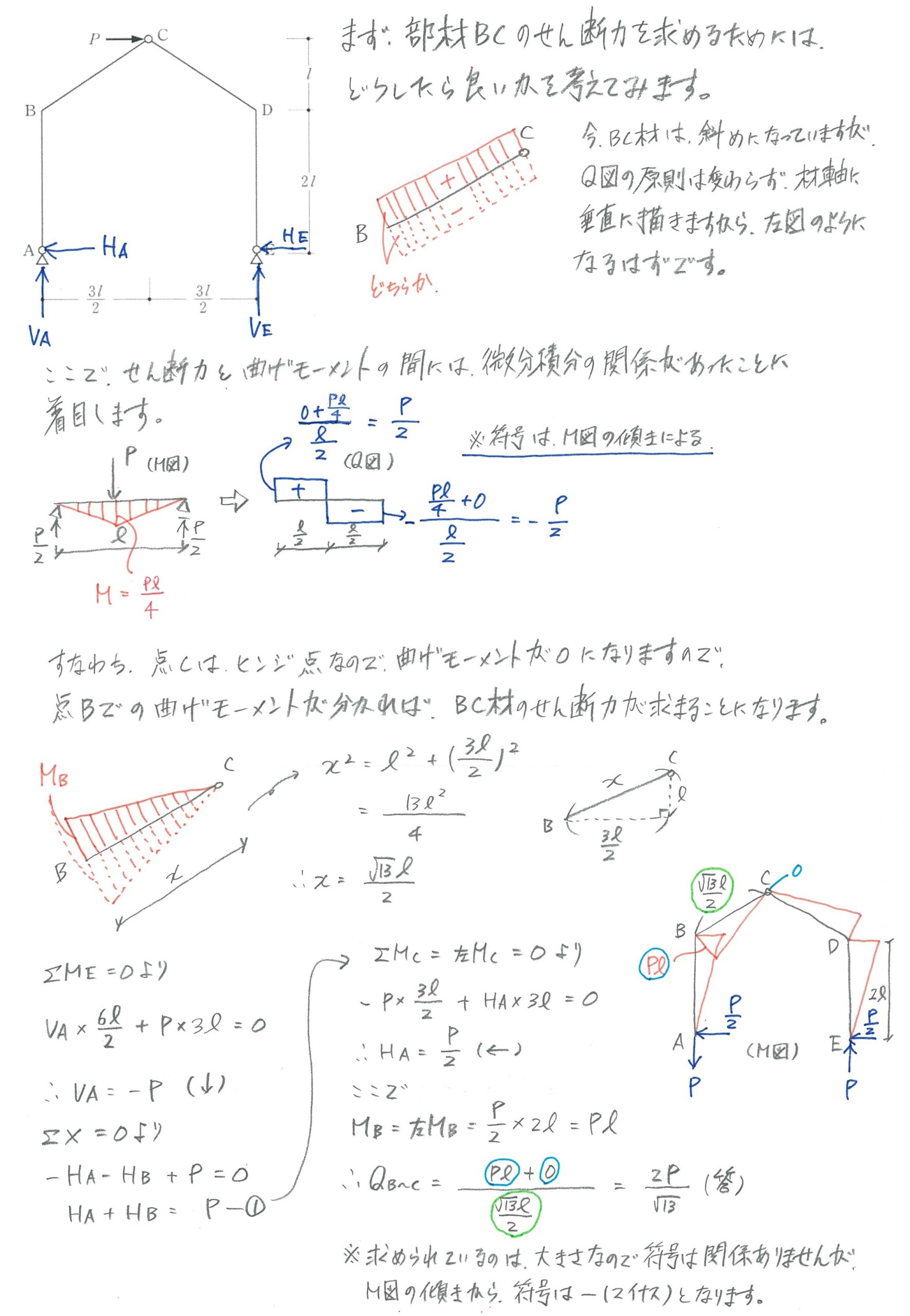

（解答・解説）

※見返してみたら、上記のΣX＝0の式は今回は不要でした。
よろしくお願い致します。
